溫控的藝術-焊接工藝的核心
相信關注焊接行業的朋友對使用焊接電子元件的基本原理已經有了一個基礎概念了，但是為什么對于焊接模組的選購，溫控系統一直會(huì )成為大家重點關注的核心呢？溫度的控制又會(huì )在哪些方面有所影響呢？

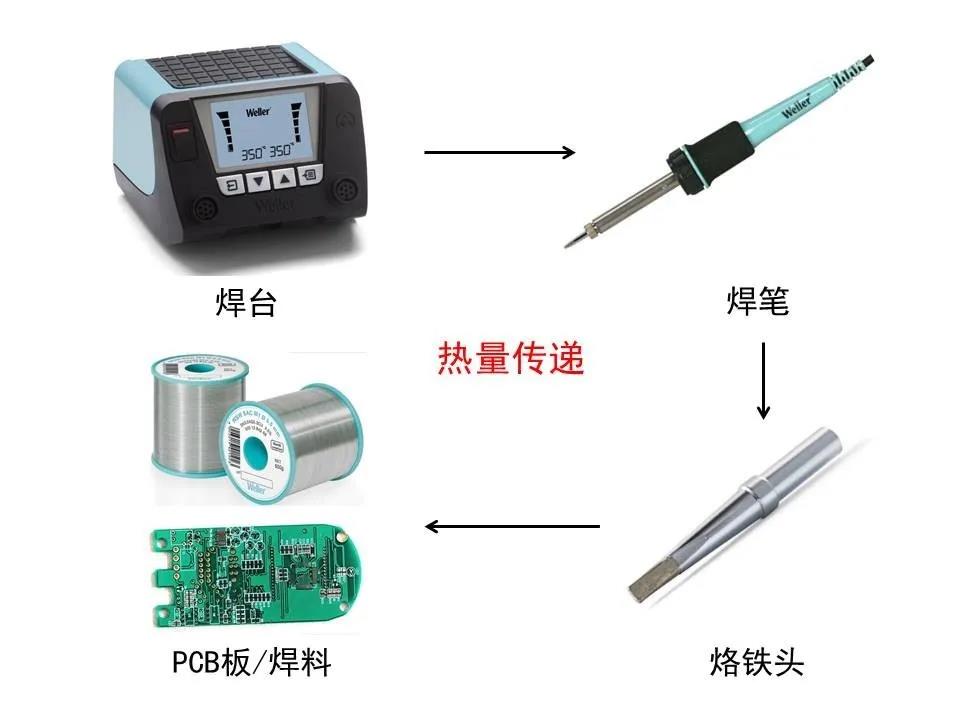

首先，我們來介紹一下焊接過程中的熱量流動。通過連接焊臺，輸入的電能轉化為發熱芯的熱能，通過熱傳導又使烙鐵頭發熱，隨后烙鐵頭接觸到PCB板預熱，再使焊料融化后潤濕接觸點，烙鐵頭離開后冷卻凝固完成焊接。所以整個過程中，烙鐵頭，焊料和PCB板將會(huì )受到溫度的極大影響。

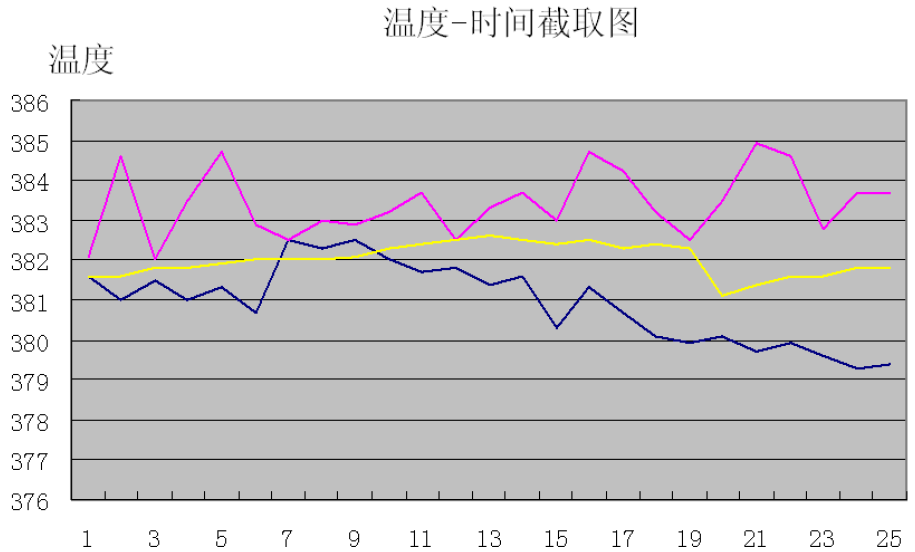

如果加熱芯的加熱速率不高，烙鐵頭導熱速度慢，作業者一般會(huì )提高焊臺功率的，調整輸出溫度到一個高數值，相當于烹飪時開大火猛燒，這樣做能夠一定程度上彌補焊筆的加熱效率或回溫速率的不足，但是同時也會(huì )降低溫度控制的穩定度，產生劇烈波動，或者使焊接溫度過高。
對PCB板的影響

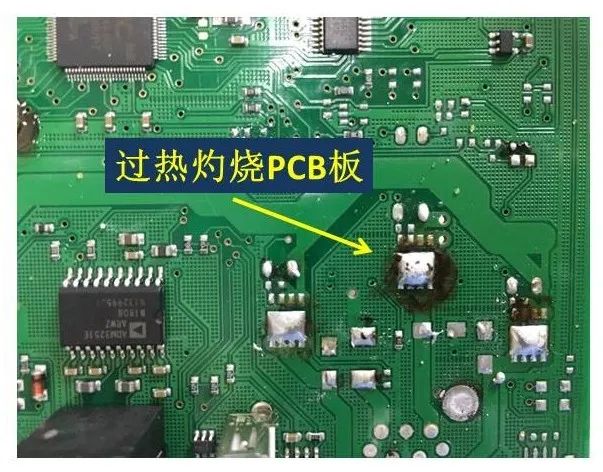

PCB板是電子元件安插的基板，在焊接過程中一般只會(huì )一定程度地預熱，提高焊料附著冶金的速率和質量。過高的溫度或者瞬時的熱沖擊直接作用到PCB板，很可能會(huì )對板身造成一定程度的損傷，進而影響到元件與PCB板間的連接質量，使焊接后的產品出現接觸不良的問題。
對烙鐵頭的影響

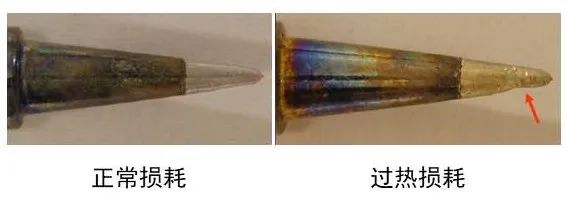

過高的溫度實際上會(huì )大大加速烙鐵頭表面的氧化速率，進而急劇降低烙鐵頭的使用壽命。表面上看我們調高的溫度只上升了幾十度，看似無傷大雅，但實際上造成的影響是出乎意料的，比如410度工作的烙鐵頭壽命，大概會(huì )比360度工作的烙鐵頭短3到4倍。
對焊料的影響

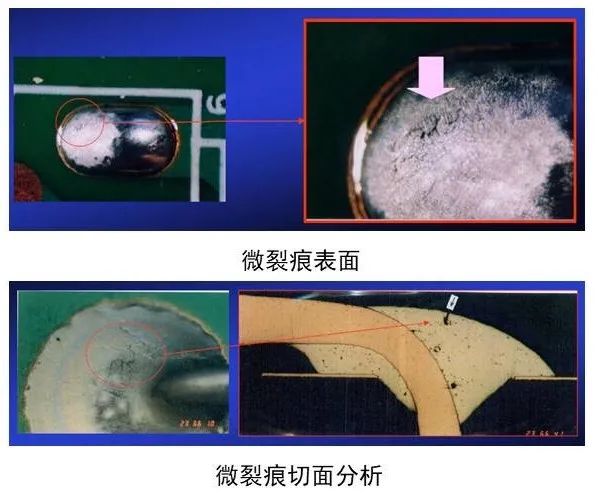

過高的溫度在焊料冶煉反應的過程中，對熱影響區的晶相產生影響，造成晶粒過大，降低信號傳導質量。過高的溫度對于焊點的氧化保護層也會(huì )造成破壞，一開始可能不會(huì )有太大的影響，但隨著時間的流逝，焊點老化的速率也會(huì )比標準的焊點更快，使產品的整體壽命折損。圖中可以看見焊接溫度過高產生的微裂痕。
