HI，大家好，承接上期話題，本期跟大家分享WT系列焊筆的神奇妙用。
上一期WX焊筆選用的話題引起了廣泛的討論，有熱心觀眾問到了焊接溫度的設定和焊筆功率的關系，那么本期開篇，我們先來普及一下錫焊溫度的設定小常識。
當前焊錫主要分為有鉛和無鉛，主要是錫料成分的不同，由錫(熔點232度)和鉛(熔點327度)組成的合金，其中由錫63%和鉛37%組成的焊錫被稱共晶焊錫。
共晶焊錫熔點較低，抗拉強度&剪切強度高，潤濕性好，流動性強易于焊接,可獲得優良的外觀及可靠性能。廣泛適用于軍品等高可靠性要求的焊接。
有鉛焊錫
有鉛焊錫Sn63/Pb37作為理想的共晶焊錫，在達到共晶溫度下從固態到液態的轉變不發生塑性變化，熔點和凝固點一致。理論熔點183℃。實際焊接中不光要化錫，更要讓錫料浸潤焊點，牢固連接元器件與PCB板，相當于將焊筆的溫度通過焊料同時加熱器件和焊盤，為了保障錫料的流動性，焊盤的溫度在短時間內也得≥183℃，要保證這種熱能的傳遞，焊筆就需增加100℃-150℃左右的經驗溫度。增加溫度的多少，取決于焊筆功率的大小和導熱方式。選擇Weller 120W/150W/200W大功率焊筆，可保持熱能傳遞更恒定，就可以較大限度地降低設定溫度，達到低溫焊接獲得可靠焊接質量的效果。
無鉛焊錫
無鉛焊錫是加入了Cu,Ag合金的焊料，主要是為了環保，所以廣泛應用在民品之中。但是無鉛焊錫工藝性能差，主要體現在上錫能力差，擴散面積差不多只是有鉛焊錫的1/3，所以要用到助焊劑，而助焊劑又腐蝕烙鐵頭；無鉛焊錫熔點也高，217℃左右，所需焊筆設定溫度往往＞370℃，高溫使助焊劑和焊錫易氣化，形成氧化物和碳化物，使烙鐵頭氧化發黑，壽命降低。所以無鉛焊錫作業中對焊筆功率及性能要求更高，大功率是必備條件，考慮焊接工藝性，Weller 120W/150W焊筆將作為首選。
Sn-Pb37共晶組織
Sn-Pb結晶彼此都能在某種程度上固溶對方的元素。結晶的形狀比較規則，因此外觀比較光滑。
Sn-Ag-Cu結晶組織
非平衡狀態凝固：Sn先結晶，以枝晶狀（樹狀）出現，中間夾Cu6Sn5和Ag3Sn，易形成氧化層，空洞及夾渣缺陷。

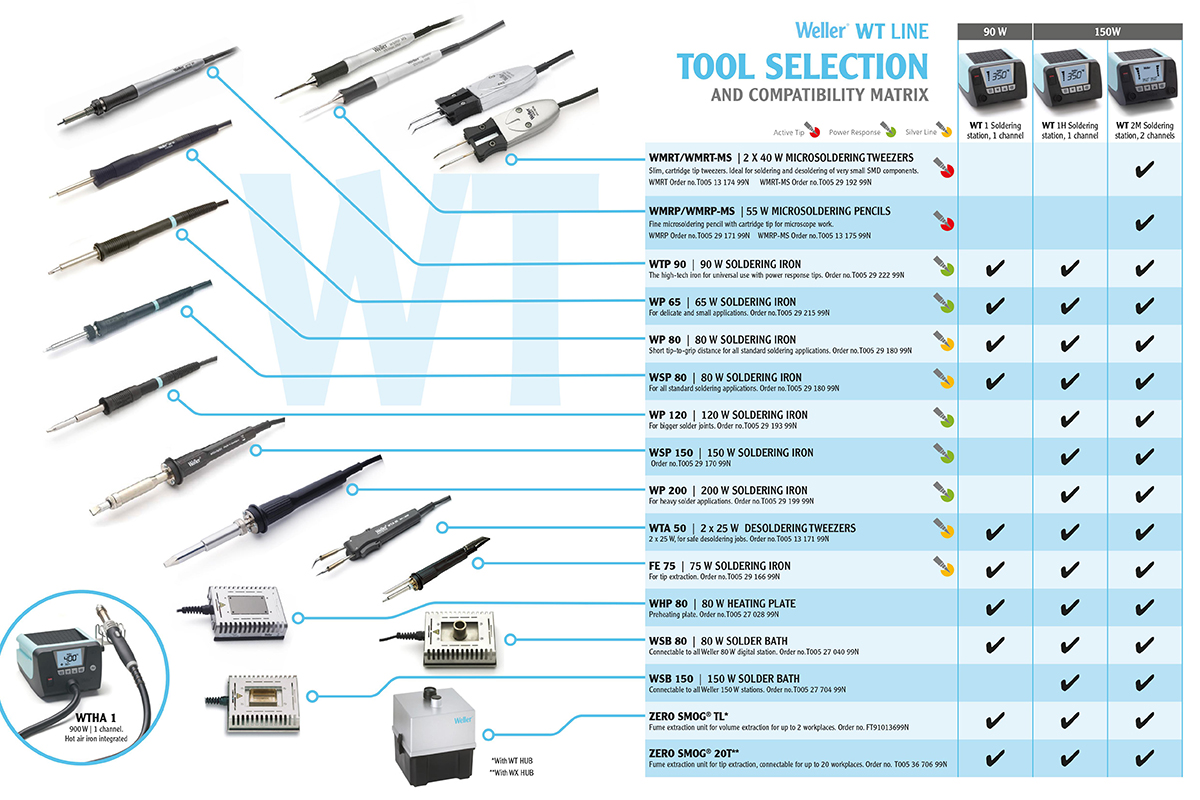

上一篇我們講到了WX焊筆的size數據，本篇我們WT系列焊筆直接上圖。告訴大家一個小秘密，WX和WT兩大系列焊筆，在同功率的情況下，外觀，尺寸，重量都十分接近，所用的烙鐵頭系列也相同，只是在制作工藝及使用功能上有所區別。
直觀感受下WT系列焊筆的外觀顏值吧

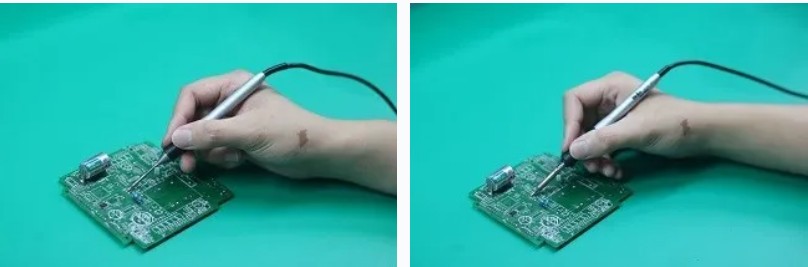

(55W/WMRP) (90W/WTP90)

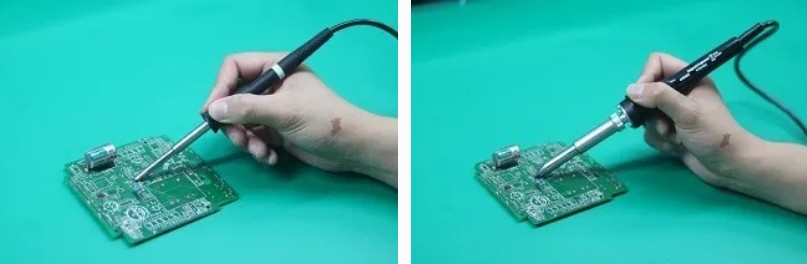

(120W/WP120) (200W/WP200)
隨著產品的不斷豐富，也有少數例外，比如WTP90焊筆，它的推出也是為了焊接細小的導線，航空接插件搪錫去金等狹小空間的操作，很多時候錫焊需要手腕懸空，WTP90纖細的筆身和極輕的重量，可保證連續作業手腕不吃力，不抖動。
WTP90搭配的是XNT系列烙鐵頭，這個系列的鑿狀烙鐵頭較小做到Ø0.3mm的截面直徑，厚度0.1mm，另有0.4mm，0.8mm，1.2mm，1.6mm等多種小尺寸烙鐵頭可供選擇，是不是特別適合密集小焊點的焊接作業呢?如果是有航空插頭母體搪錫去金工藝的話，不妨試用XNT 1SC(鑿形0.4*0.15MM)烙鐵頭，很多客戶反映好用呢。

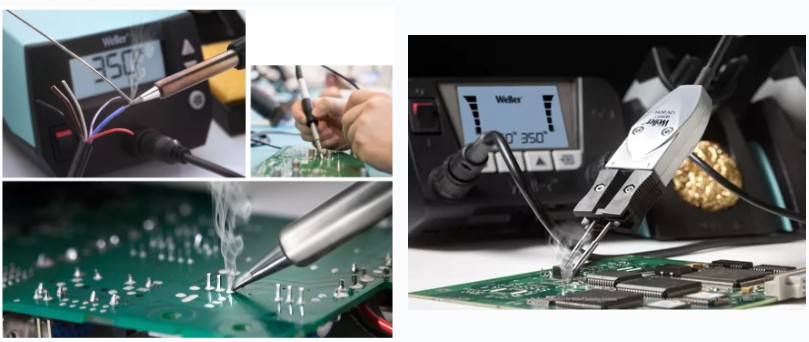

WT系列的焊臺功能實用，顯示直觀，采購成本低，使用品質高，使用年限長，性?xún)r(jià)比很高。
引申一個小知識，根據我國固定資產的折舊年限規定:電子設備較低為3年，與生產經營活動相關的工器具較低為5年。那我們就拿WT1014套裝為例，按3年算每月折舊不足百元，按5年算每月折舊不超過60元。
俗話說賬不算不明。這么一算，大家是不是對使用成本了然于心呢。
選擇Weller，是全球客戶的共同認可。有眾多明星客戶背書，相信您也會(huì )放心選用!
