接上篇——
五、使用小技巧及常識：
A. 手工焊接時，焊臺工作溫度的設定方法
1) 根據經驗，設定一個起始焊接溫度:有鉛焊接：350℃ 無鉛焊接：370℃
2) 向下或向上微調5度，操作人員感覺其焊接速度。
3) 反復重復第二步動作，將會(huì )找到一個溫度點：在該點的基礎上，調高溫度，操作人員將不會(huì )有任何感覺。調低溫度，操作人員將感覺焊接不順暢。。
4) 該點就是較佳焊接溫度。
B. 筆頭溫度測量幾個溫度定義及關系：
• 真實值：根據溫度物理定義基本原理，測量出的溫度，是物體的理論溫度
• 測量值：利用溫度測量?jì)x，測出的溫度值
• 測量誤差：是物體真實值與測量值之間的差值
相關公式：真實值=測量值+測量誤差
• IQC值：工廠在生產中用于管理焊臺工作溫度的標準。根據工廠定義的方式，可以是測量值，也可以是真實值。一般來講，工廠采用測量值作為IQC值
C. 焊頭選擇基本原理

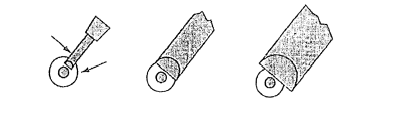

1）焊頭的直徑略大于或等于焊盤直徑
不正確 正確 不正確
2）焊頭不能接觸到周邊元器件。一般來說焊頭尺寸以不影響鄰近元件為標準。
3）焊頭不能擋住操作人員視線。
4）焊頭選擇經驗參考：盡可能用短的焊頭；盡可能用鑿狀，不用園頭；盡可能用直的，不用彎頭；盡可能用粗的，不用細的。
D、影響筆頭壽命的相關主要因素
1）不同的焊料，壽命完全不一樣
|
焊絲分類 |
焊絲腐蝕性 |
焊頭壽命 |
|
水洗型 |
強 |
短 |
|
松香型 |
中 |
長 |
|
免清洗型 |
無 |
較長 |
2）焊料中含有鹵素越多，焊頭使用壽命越短;
3）焊接設定溫度。溫度每升高20度，筆頭壽命大約降低一半。
4）焊頭表面鍍層厚度及質量，嚴重影響焊頭壽命;
5）操作人員的操作習慣;
6）焊頭是否經常保養.
3. 如何檢查發熱元件和組裝電線破損:
拔出焊筆并拆開（見更換發熱體），測試各連接線電阻值；
發熱體 紅色2根線 大約6.6Ω；蘭色2根線 大約22 Ω；電源線、焊筆線大約0 Ω
五：耗材更換：
1.更換套筒，焊頭
務必關掉電源，順時針旋下套筒，更換套筒，焊頭即可

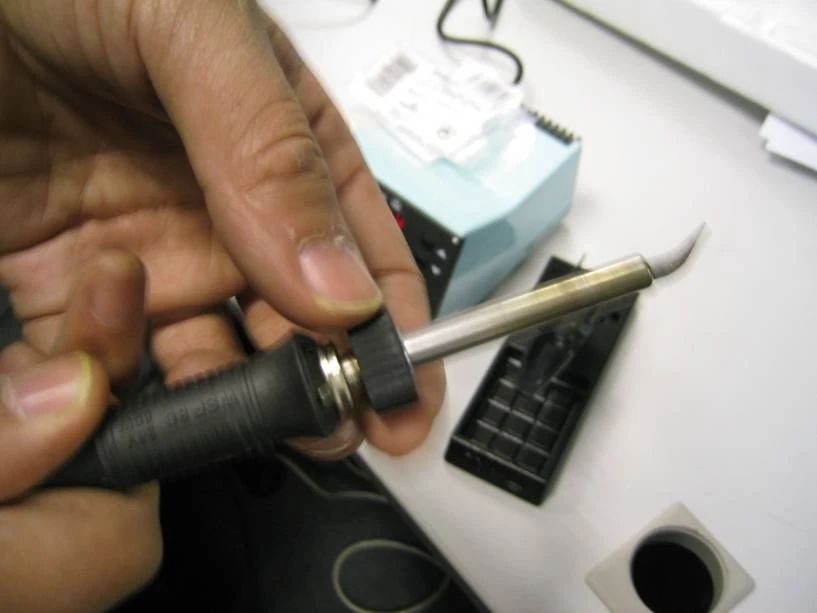

松開套筒

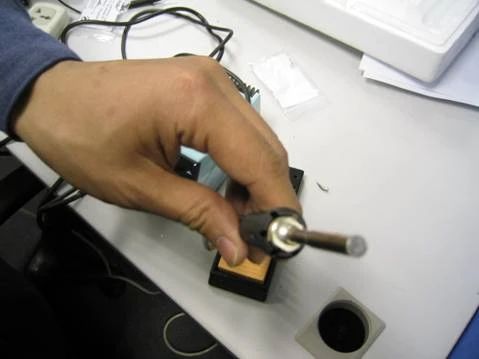

倒出焊頭

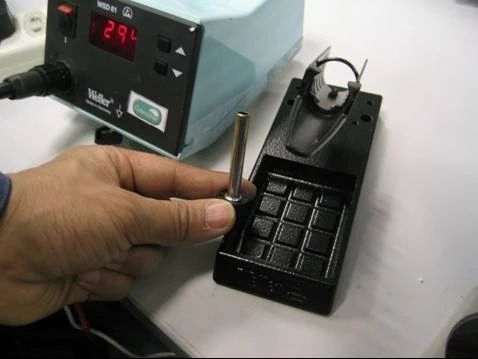

發熱體外觀
注意：
A.套筒不要旋的過緊，用3個手指旋緊即可，不可使用鉗子鉗。
B.為防止焊頭咬合，應隔段時間將焊頭從焊筆上取下。
1. 更換發熱體
切勿將焊筆敲擊工作臺以清除焊劑殘余，此舉會(huì )嚴重損壞發熱體乃至焊筆本身

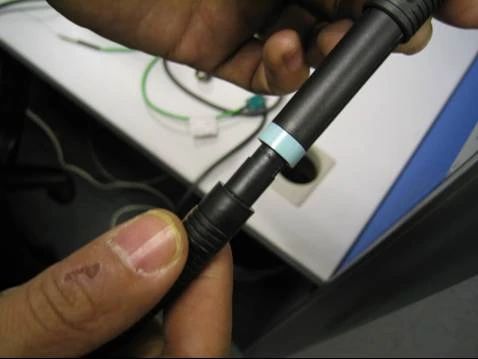

A 松開電線護套

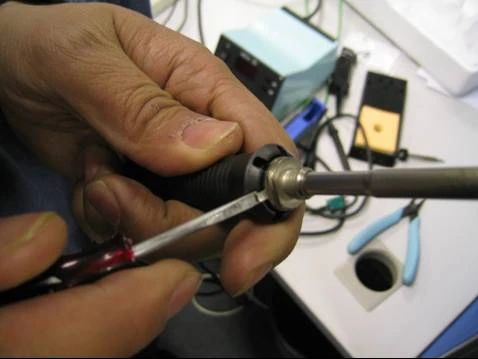

B 松開發熱體固定插銷

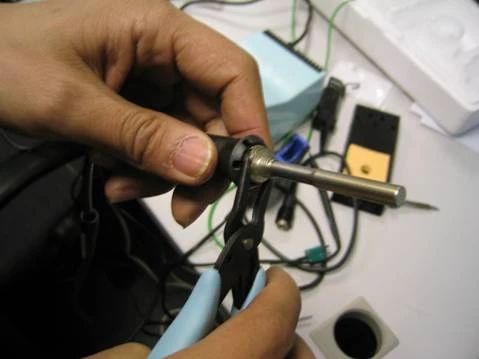

C用扳手或平口鉗松開發熱體
D 拔出發熱體

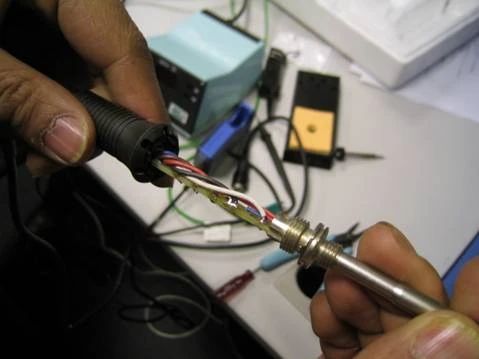

E 將發熱體與導線分離（利用拆焊工具）
F 根據上述步驟反向操作，將新發熱體安裝上去。裝配好焊筆
七．預防發熱體沾錫污染的基本知識
Weller焊筆采用發熱體與筆頭分離的設計，在筆頭壽命結束后只需更換筆頭，大大減少了客戶在耗材使用上的成本，同時Weller發熱體在與筆頭的傳熱部分采用銀合金的材料其具有良好的傳熱性能，確保在焊接時良好的溫度特性。
為什么發熱體不能被污染：
1． 由于發熱體頂端的熱傳導材料采用銀合金，沾上錫后銀合金將與錫產生化學作用，特別在高溫狀態下，錫對銀合金將產生腐蝕作用，影響發熱體的正常工作，并將縮短發熱體的壽命。
2． 在高溫狀態下錫或其他污染物會(huì )在發熱體形成難以去除的化學物質或結晶體，影響熱傳導，導致筆頭溫度不能達到設定溫度，如果通過提高溫度設定的方式達到焊接溫度，將會(huì )使發熱體長期處于高溫狀態導致發熱體壽命縮短。
3． 如果在受污染的情況下，所形成的氧化物或結晶體，通過打磨的方式去除，將破壞發熱體的導熱合金，引起導熱不良，同時在以后的使用過程中加速氧化，大大縮短發熱體壽命。
發熱體如何被污染：
根據對部分使用者的使用情況調查發現，產生發熱體被污染的原因是不當的使用方法造成，現在發現的主要原因有（包括但不限于）：
1．在發熱體處于高溫，筆頭尚未冷卻時，筆頭上的殘錫在筆頭從套筒取下的過程中沾到套筒內壁，在更換上新筆頭時套筒內壁的殘錫的物體污染到發熱體。
2．在更換筆頭過程中，焊筆放置不當，使發熱體沾上污染物。
3．使用不當，部分使用者在套筒或筆頭取下時，用發熱體直接做焊接。
如何避免上述污染發熱體的情況：
1．在更換筆頭的過程中，避免套筒內壁受筆頭的殘錫或其他的筆頭污染物質污染
a> 在取下更換的筆頭前，先清潔筆頭上的殘錫及污染物。
b> 在冷卻狀態下從筆頭套筒中取下筆頭。
c> 焊筆的發熱體在更換過程中，確保不接觸到污染物質。
d> 在換上新筆頭到套筒前先清除套筒內壁和外壁的污染物。
e> 確保更換上的筆頭沒有沾上污染物。
f> 確保筆頭在安裝時與發熱體頂端完全接觸，并適當上緊套筒（但不要過緊，由于在發熱狀態下發熱體會(huì )膨脹，此時套筒和筆頭會(huì )過渡擠壓發熱體，從而損壞發熱體）
2. 為提高更換速度，建議在更換筆頭時采用將套筒與筆頭一起更換的方式，換下的套筒經清潔內壁和外壁后可重復利用（但過渡氧化的套筒壁也會(huì )產生污染物，影響所焊接線路板質量，應及時更換）。
